브릿지 패턴(Bridge Pattern)

브릿지 패턴(Bridge Pattern)

브릿지 패턴은 아래와 같이 정의한다.



"구현(implementation)으로부터 추상(abstraction) 레이어를 분리하여 이 둘이 서로 독립적으로 변화할 수 있도록 한다."



"구현부에서 추상층을 분리하여 각자 독립적으로 변형이 가능하고 확장이 가능하도록 한다.

즉 기능과 구현에 대해서 두 개를 별도의 클래스로 구현을 한다."



"두개의 다른 계층(하나는 추상, 하나는 구현인 서로다른 계층의 커플링을 약화시키며 협력은 가능하도록 하는 패턴"

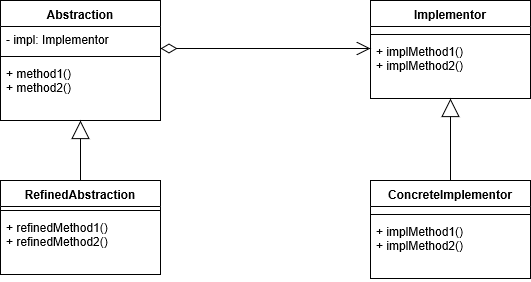

브릿지 패턴 클래스 다이어그램





Abstraction

- 기능 계층의 최상위 클래스이며 추상 인터페이스를 정의한다.  Implementor에 대한 레퍼런스를 유지한다.
- 구현 부분에 해당하는 클래스를 인스턴스를 가지고 해당 인스턴스를 통해 구현부분의 메서드를 호출한다.


RefinedAbstraction

- Abstraction에 의해 정의된 인터페이스를 확장한다.(extends)
- 기능 계층에서 새로운 부분을 확장한 클래스이다.

Implementor

- 구현 클래스를 위한 인터페이스를 정의한다.
- Abstraction의 기능을 구현하기 위한 인터페이스 정의한다.

ConcreteImplementor

- Implementor 인터페이스를 구현 즉, 실제 기능을 구현한다.







브릿지 패턴 예제

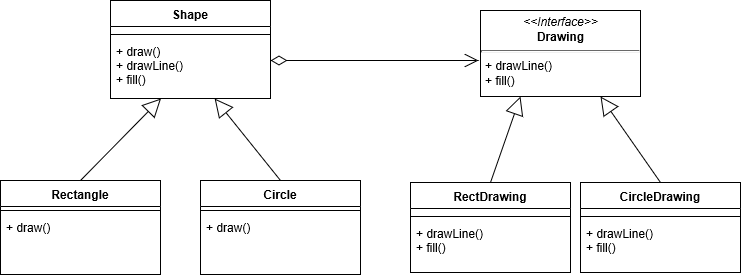

아래의 다이어그램을 보면 훨씬 더 쉽게 이해 할 수 있다.





Shape 추상 클래스

draw만 추상 메서드이고 그 외에는 추후 나올 Drawing 인터페이스의 메서드를 따르도록 되어있다.



이때 구현부는 인터페이스로 모두 위임(Delegation)함으로써 브릿지 패턴의 특성을 나타내고있다.



package BridgePattern;

public abstract class Shape {
  private Drawing drawing;

  protected Shape(Drawing drawing) {
    this.drawing = drawing;
  }

  public abstract void draw();
  public void drawLine(int x, int y) {
    drawing.drawLine(x, y);
  }
  public void fill() {
    drawing.fill();
  }
}





Rectangle 클래스

package BridgePattern;

public class Rectangle extends Shape{
  protected Rectangle(Drawing drawing) {
    super(drawing);
  }

  @Override
  public void draw() {
    System.out.println("Rect draw extend");
  }
}





Circle 클래스

package BridgePattern;

public class Circle extends Shape{
  protected Circle(Drawing drawing) {
    super(drawing);
  }

  @Override
  public void draw() {
    System.out.println("Rect draw extend");
  }
}





Drawing 인터페이스

package BridgePattern;

public interface Drawing {
  public void drawLine(int x, int y);
  public void fill();
}





RectDrawing 클래스

package BridgePattern;

public class RectDrawing implements Drawing{
  @Override
  public void drawLine(int x, int y) {
    System.out.println("Rect Draw line from " + x + " to " + y);
  }

  @Override
  public void fill() {
    System.out.println("Rect Fill!");
  }
}





CircleDrawing 클래스

package BridgePattern;

public class CircleDrawing implements Drawing{
  @Override
  public void drawLine(int x, int y) {
    System.out.println("Circle Draw line from " + x + " to " + y);
  }

  @Override
  public void fill() {
    System.out.println("Circle Fill!");
  }
}





BridgeMain 클래스

package BridgePattern;

public class BridgeMain {
  public static void main(String[] args) {
    Shape rectangle = new Rectangle(new RectDrawing());
    Shape circle = new Circle(new CircleDrawing());

    rectangle.drawLine(1, 2);
    rectangle.fill();
    rectangle.draw();

    System.out.println();

    circle.drawLine(3, 4);
    circle.fill();
    circle.draw();
  }
}







브릿지 패턴과 어댑터 패턴의 차이



두 패턴 모두 Interface의 detail을 감추고자 하며, 구조적인 차이가 없다.



하지만 두 패턴은 서로 사용하고자 하는 목적의 차이가 분명하다.



- 어댑터는 어떤 클래스의 인터페이스가 다른 코드에서 기대하는 것과 다를 때(기능은 같은 데, 함수명이 다를 때) 어댑터를 중간에 두어 맞춰주는 것이다.

- 브릿지는 추상과 구현을 분리하는 것이다.(추상 클래스는 추상 클래스 대로, 구현은 구현 대로 변경해도 서로 영향을 주지 않도록 한다.)

- 어댑터는 결국 어떤 코드에 맞게끔 기존의 코드를 쓰기 위해 사용되고, 브릿지는 확장성을 고려하여 미리 예상하여 bridge class를 구현해 코드 작성시 사용되어진다.
